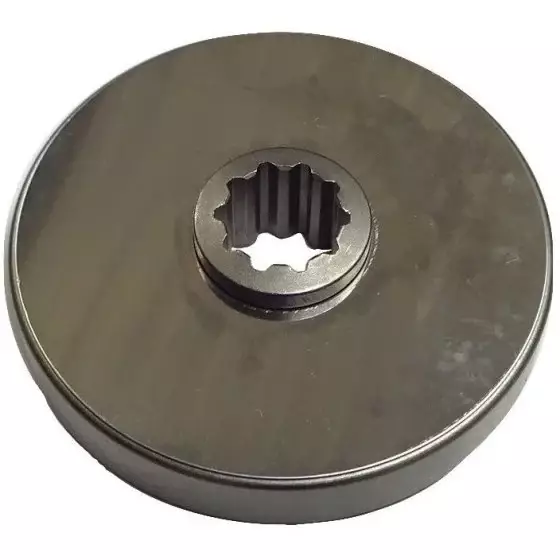

STIHL terän kiinnityslaippa

STIHL terän kiinnityslaippa – FS 260, FS 311, FS 360, FS 410, FS 460 ja FS 490

STIHL terän kiinnityslaippa 41477103800 on alkuperäinen STIHL-varaosa raivaussahan kulmavaihteen ja leikkuuterän kiinnitysrakenteeseen. Osaa kutsutaan myös ylemmäksi teränkiinnityslaipaksi, painolautaseksi tai tukilaipaksi.

Kiinnityslaippa sijaitsee leikkuupään voimansiirtoakselilla ja toimii osana leikkuuterän kiinnitys- ja tukirakennetta. Oikeanlainen ja hyväkuntoinen laippa auttaa pitämään leikkuuterän valmistajan suunnittelemassa asennossa.

Varaosa sopii useisiin STIHL FS-sarjan raivaussahoihin. Se on tarkoitettu kuluneen, vaurioituneen tai kadonneen kiinnityslaipan korvaamiseen.

Ominaisuudet ja edut

• Alkuperäinen STIHL-varaosa.
• Terän ylempi kiinnityslaippa raivaussahan kulmavaihteeseen.
• Toimii osana leikkuuterän tuki- ja kiinnitysrakennetta.
• Auttaa säilyttämään leikkuuterän oikean asennon.
• Kestävä metallirakenne.
• Sopii useisiin STIHL FS-sarjan ammattiraivaussahoihin.
• Mahdollistaa yksittäisen kiinnitysosan vaihtamisen ilman koko kulmavaihteen uusimista.

Tekniset tiedot

• Valmistaja: STIHL
• Varaosanumero: 41477103800
• Ryhmitelty varaosanumero: 4147 710 3800
• Tuotetyyppi: Terän kiinnityslaippa / painolautanen
• Englanninkielinen nimitys: Thrust Plate / Pressure Plate
• Saksankielinen nimitys: Druckteller
• Materiaali: Teräs
• EAN / GTIN: 795711559526
• Asennuspaikka: Kulmavaihteen leikkuuterän kiinnitysrakenne
• Varaosapiirustuksen kohta: 12, 15 tai 20 mallin ja luettelon mukaan
• Myyntiyksikkö: 1 kpl

Yhteensopivuus

STIHL-raivaussahat, muun muassa:

• FS 160 ja FS 180
• FS 220 ja FS 220 K
• FS 240 ja FS 240 C – valitut versiot
• FS 260 ja FS 260 C-E – valitut versiot
• FS 280 ja FS 280 K
• FS 300, FS 310 ja FS 311
• FS 350
• FS 360 C-E ja FS 360 C-EM
• FS 400 ja FS 410 C – valitut versiot
• FS 450
• FS 460 C-EM – valitut versiot
• FS 480
• FS 490 C-EM – valitut versiot
• FS 510 C ja FS 560 C – valitut leikkuupään kokoonpanot

Yhteensopivuus perustuu varaosaluetteloihin ja alkuperäisiä STIHL-osia myyvien varaosatoimittajien malliluetteloihin. Tarkka sopivuus riippuu laitteen malliversiosta, kulmavaihteesta ja käytettävästä leikkuuterän kiinnityskokoonpanosta.

Tärkeää: Sama raivaussahamalli voi käyttää erilaisia kiinnityslaippoja eri leikkuupäiden kanssa. Tarkista alkuperäisen osan varaosanumero ja laitteen varaosapiirustus ennen tilaamista.

Korvatut ja korvaavat varaosanumerot

Varaosanumerolle 4147 710 3800 ei ole vahvistettu valmistajan ilmoittamaa korvaavaa tai korvattua varaosanumeroa.

Kirjoitusasut 41477103800 ja 4147-710-3800 tarkoittavat samaa varaosaa.

Tarvikelaippojen myyjät ilmoittavat toisinaan numeron 4128 710 3800 saman tarvikeosan vaihtoehtoiseksi soveltuvuudeksi. Tämä ei kuitenkaan yksin vahvista, että kyseiset kaksi alkuperäistä STIHL-varaosaa olisivat valmistajan mukaan keskenään korvaavia.

Vaihto ja huolto

Sammuta moottori, odota leikkuuterän pysähtymistä kokonaan ja irrota sytytystulpan liitin ennen kiinnityslaipan vaihtamista.

Irrota leikkuuterä ja sen kiinnitysosat valmistajan käyttö- ja huolto-ohjeiden mukaisesti. Tarkista vanhan kiinnityslaipan mahdollinen kuluminen, muodonmuutokset ja vauriot.

Puhdista kiinnityspinnat ja asenna uusi laippa oikeaan asentoon. Käytä ainoastaan kyseiseen leikkuuterään ja laitemalliin hyväksyttyjä kiinnitysosia.

Kiristä leikkuuterän kiinnitys valmistajan ilmoittamaan momenttiin. Huomioi, että raivaussahan terän kiinnitysmutterissa voi olla vasenkätinen kierre.

Tarkista lopuksi, että leikkuuterä on tukevasti kiinnitetty, pyörii esteettä ja että käytössä on oikeanlainen teränsuojus.

Pakkauksen sisältö: 1 STIHL terän kiinnityslaippa. Leikkuuterä, kiinnitysmutteri, muut aluslaipat ja erilliset kiinnitysosat eivät sisälly toimitukseen.
