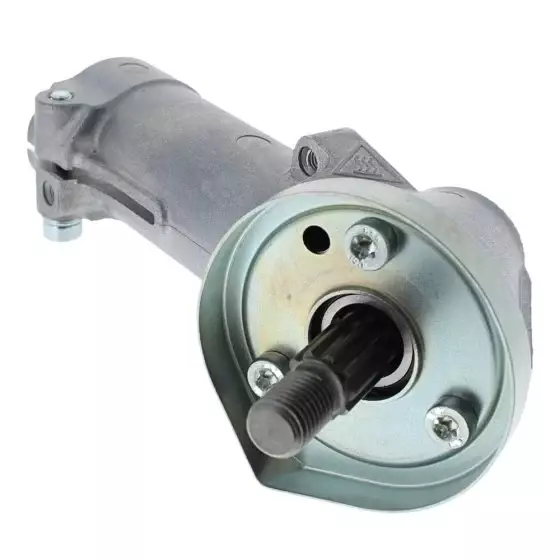

STIHL kulmavaihde 25° rasvatulpalla

STIHL kulmavaihde 25° rasvatulpalla – FS 410 K, FS 460 K ja FS 490 K

STIHL kulmavaihde 41476400113 on alkuperäinen STIHL-varaosa ammattikäyttöön tarkoitettujen FS 410 K-, FS 460 K- ja FS 490 K -metsäraivaussahojen voimansiirtoon. Kulmavaihde välittää moottorilta tulevan pyörimisliikkeen raivausterälle ja mahdollistaa leikkuuterän toiminnan oikeassa työskentelykulmassa.

Tässä metsäraivaukseen suunnitellussa kulmavaihteessa on 25 asteen teräkulma, joka soveltuu erityisesti puuston ja vesakon raivaamiseen. Rakenne auttaa saavuttamaan metsäraivauksessa tarkoituksenmukaisen terän asennon.

Kyseessä on uudistettu kulmavaihdemalli, jossa on avattava rasvatulppa. Sen kautta kulmavaihteeseen voidaan lisätä valmistajan hyväksymää kulmavaihderasvaa huolto-ohjeiden mukaisesti.

Varaosa korvaa aikaisemman STIHL-kulmavaihteen 4147 640 0112, jossa ei ollut vastaavaa avattavaa rasvatulppaa.

Ominaisuudet ja edut

• Alkuperäinen STIHL-kulmavaihde ammattiraivaussahoihin.
• 25° metsäkulma erityisesti raivausterällä tehtävään metsänraivaukseen.
• Avattava rasvatulppa mahdollistaa kulmavaihteen voiteluhuollon.
• Uudistettu rakenne verrattuna aikaisempaan kulmavaihteeseen.
• Välittää moottorin voiman raivaussahan leikkuuterälle.
• Soveltuu vaurioituneen tai kuluneen kulmavaihteen vaihtamiseen.
• Valmistajan varaosaluettelossa yksilöity kulmavaihdekokonaisuus.

Tekniset tiedot

• Valmistaja: STIHL
• Varaosanumero: 41476400113
• Ryhmitelty varaosanumero: 4147 640 0113
• Tuotetyyppi: Kulmavaihde / raivaussahan vaihdepää
• Englanninkielinen nimitys: Gear Head / Gearbox
• Saksankielinen nimitys: Getriebe
• Teräkulma: 25°
• Käyttötarkoitus: Metsäraivaus ja raivausteräkäyttö
• Voiteluhuolto: Avattava rasvatulppa
• EAN / GTIN: 886661883776
• Varaosapiirustuksen kohta: 1
• Asennuspaikka: Raivaussahan runkoputken alapää, leikkuuterän voimansiirto
• Myyntiyksikkö: 1 kulmavaihdekokonaisuus

Yhteensopivuus

STIHL-bensiinikäyttöiset raivaussahat:

• FS 410 C-E K
• FS 410 C-EM K
• FS 410.0 C-EM K
• FS 460 C-EM K
• FS 460 C-EM KW
• FS 460.0 C-EM K
• FS 460.0 C-EM KW
• FS 490 C-EM K
• FS 490 C-EM KW
• FS 490.0 C-EM K
• FS 490.0 C-EM KW

STIHL-akkuraivaussahat:

• FSA 400.0 K – valmistajan varaosaluettelon mukainen kokoonpano

Yhteensopivuus koskee ensisijaisesti K-metsämalleja, joissa käytetään 25 asteen kulmavaihdetta. Pelkkä FS 410-, FS 460- tai FS 490 -mallisarjan nimi ei riitä vahvistamaan sopivuutta.

Tärkeä yhteensopivuushuomautus: Uudistetun rasvatulpallisen kulmavaihteen suojuskiinnitys poikkeaa aikaisemmasta mallista. Vanhan, ilman rasvatulppaa valmistetun kulmavaihteen sektorisuojus ei välttämättä sovi tähän uuteen kulmavaihteeseen.

Tarkista ennen tilaamista laitteen tarkka mallimerkintä, nykyisen kulmavaihteen varaosanumero sekä käytettävän sektorisuojuksen yhteensopivuus.

Korvatut ja korvaavat varaosanumerot

• 4147 640 0112: Aikaisempi kulmavaihdemalli, jonka uusi 4147 640 0113 korvaa.
• 4147 640 0113: Nykyinen uudistettu kulmavaihde, jossa on avattava rasvatulppa.

Korvaavuus on vahvistettu usean STIHL-varaosia myyvän toimittajan tuotetiedoissa.

Huomio: Kulmavaihde 4147 640 0104 on eri käyttötarkoitukseen suunniteltu kulmavaihde, jonka teräkulma on 35°. Se ei ole tämän 25 asteen metsäkulmavaihteen suora korvaaja.

Vaihto ja huolto

Sammuta moottori, anna leikkuuterän pysähtyä kokonaan ja irrota sytytystulpan liitin ennen kulmavaihteen vaihtamista. Akkukäyttöisestä laitteesta on poistettava akku valmistajan ohjeiden mukaisesti.

Irrota leikkuuterä, sektorisuojus ja kulmavaihteen kiinnitykset valmistajan huolto-ohjeiden mukaisesti. Tarkista samalla käyttöakselin, runkoputken ja kiinnitysosien kunto.

Asenna uusi kulmavaihde oikeaan asentoon ja varmista, että voimansiirtoakseli kytkeytyy asianmukaisesti. Käytä valmistajan määrittämiä kiristysmomentteja ja kiinnitysosia.

Voitelu: Kulmavaihteessa on avattava rasvatulppa. Käytä ainoastaan STIHLin hyväksymää kulmavaihderasvaa ja noudata laitteen huolto-ohjeessa ilmoitettuja voiteluvälejä sekä rasvamääriä. Älä ylitäytä kulmavaihdetta.

Suojuksen tarkistus: Varmista, että käytössä oleva sektorisuojus sopii nimenomaan uudistettuun rasvatulpalliseen kulmavaihteeseen. Vanhan kulmavaihteen suojus ei välttämättä ole yhteensopiva.

Tarkista asennuksen jälkeen, että leikkuuterä on oikein kiinnitetty, pyörii esteettä ja että kulmavaihde on tukevasti paikallaan.

Toimitussisältö: 1 STIHL kulmavaihdekokonaisuus. Valmistajan varaosapiirustuksessa kokonaisuus sisältää kulmavaihteen sisäiset osat sekä rasvatulpan. Leikkuuterä, erilliset teränkiinnitysosat, sektorisuojus ja huoltorasva eivät kuulu varaosapiirustuksen mukaiseen kulmavaihdekokonaisuuteen.
