STIHL kampiakselin kuulalaakeri 15x32x8

STIHL kampiakselin kuulalaakeri 15 × 32 × 8 mm – 024, 026, MS 240 ja MS 260

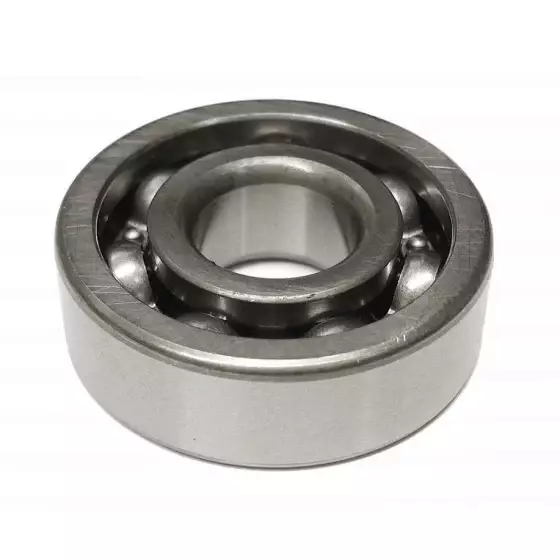

STIHL kampiakselin kuulalaakeri 9503 003 0320 on moottorisahan kampiakselin vauhtipyörän eli sytytyksen puolelle asennettava urakuulalaakeri. Se tukee kampiakselia, vähentää pyörimisvastusta ja auttaa pitämään moottorin toiminnan tasaisena.

Laakeri soveltuu STIHL 024-, 026-, MS 240- ja MS 260 -moottorisahojen kampikammion huoltoon. Kulunut kampiakselin laakeri voi aiheuttaa ylimääräistä välystä, tärinää, rahinaa ja moottorin käyntihäiriöitä.

Ominaisuudet ja edut

• STIHL-kampiakselin urakuulalaakeri.
• Nimellismitat 15 × 32 × 8 mm.
• Laakerityyppi 16002, DIN 625.
• Tarkoitettu kampiakselin sytytyspuolen laakerointiin.
• Soveltuu moottorin kunnostukseen ja kampiakselin laakerien vaihtoon.

Tekniset tiedot

• Valmistaja: STIHL
• Varaosanumero: 9503 003 0320
• Tuotetyyppi: Kampiakselin kuulalaakeri
• Englanninkielinen nimitys: Grooved Ball Bearing
• Laakerityyppi: 16002
• Standardi: DIN 625
• Sisähalkaisija: 15 mm
• Ulkohalkaisija: 32 mm
• Leveys: 8 mm
• Myyntiyksikkö: 1 kpl

Yhteensopivuus

Laakeri on luetteloitu seuraaviin STIHL-moottorisahoihin:

• STIHL 024 ja 024 S
• STIHL 026
• STIHL MS 240
• STIHL MS 260 ja MS 260 C
• STIHL MS 260 -sarjan muut malliversiot, kun varaosanumero vastaa koneen varaosaluetteloa

Tarkista aina konekohtainen varaosanumero ennen tilaamista. Kampiakselin vastakkaisella, kytkimen puolella käytetään näissä malleissa erikokoista laakeria.

Korvatut ja korvaavat varaosanumerot

• 95030030320: Sama varaosanumero ilman välilyöntejä.
• 9503-003-0320: Sama varaosanumero väliviivoilla.

Vahvistettua korvaavaa STIHL-varaosanumeroa ei ole tiedossa. Laakerimerkintä 16002 kertoo laakerin kokoluokan, mutta pelkkä mittavastaavuus ei yksin vahvista kaikkien tarvikeversioiden soveltuvuutta.

Vaihto ja huolto

Sammuta moottori, anna sen jäähtyä ja irrota sytytystulpan johto. Kampiakselin laakerin vaihtaminen edellyttää yleensä moottorin purkamista ja kampikammion avaamista.

Irrota vanha laakeri asianmukaisilla työkaluilla. Puhdista laakeripesä ja tarkista kampiakselin sekä kampikammion kunto ennen uuden laakerin asentamista.

Asenna laakeri valmistajan huolto-ohjeen mukaisesti. Tarkista samalla kampiakselin stefat ja kampikammion tiivisteet. Kokoamisen jälkeen kampikammion tiiviys on suositeltavaa varmistaa paine- ja alipainetestillä.

Toimitussisältö: Yksi 15 × 32 × 8 mm:n kuulalaakeri. Kampiakselin toinen laakeri, stefat ja tiivisteet eivät sisälly tuotteeseen.
